Industrijska razsvetljava za proizvodnjo in logistiko
High‑bay hale, linijske 5‑žilne svetilke, regalne ulice in posebna okolja (hladilnice, HACCP). Optike za višine 6–18 m, UGR kontrola, IP/IK zaščita, senzorika, DALI‑2 in povezava na BMS.
✔ EN 12464‑1 skladnost ✔ UGR kontrola ✔ Senzorika in DALI‑2
Linijska 5‑žilna DALI‑2 BMS povezava Senzorji svetlobe Prosto grupiranje Prihranki energije
Industrijska razsvetljava za proizvodnjo in logistiko
High‑bay hale, linijske 5‑žilne svetilke, regalne ulice in posebna okolja (hladilnice, HACCP). Optike za višine 6–18 m, UGR kontrola, IP/IK zaščita, senzorika, DALI‑2 in povezava na BMS.
Zahtevajte pregled projekta Prenesite primer projekta Pokličite nas
✔
EN 12464‑1 skladnost ✔ UGR kontrola
✔
Senzorika in DALI‑2
Linijska 5‑žilna DALI‑2 BMS povezava Senzorji svetlobe Prosto grupiranje Prihranki energije
Ključne prednosti
Linijski sistem (5‑žilni)
Kontinuirane linije z DALI‑2 vodom (DA+/DA‑) za hitro re‑naslavljanje in grupiranje.
DALI‑2 & BMS
Scenariji, urniki in centralni nadzor prek BMS (BACnet/Loytec).
Senzorika
Prisotnost in dnevna svetloba (daylight harvesting) za merljive prihranke.
Re‑konfiguracija
Prosto programirana prižigališča in dinamične skupine – brez sprememb ožičenja.
Standardi in ključne zahteve
EN 12464‑1
Osvetljenost (Em), enakomernost (Uo), UGR in ciljne vrednosti po delovnih nalogah (npr. picking, fina montaža).
EN 1838 (zasilna)
Varnostne poti in antipanična območja; periodični preizkusi in zapisniki.
EN 12464‑1
Osvetljenost (Em), enakomernost (Uo), UGR in ciljne vrednosti po delovnih nalogah (npr. picking, fina montaža).
EN 1838 (zasilna)
Varnostne poti in antipanična območja; periodični preizkusi in zapisniki.
Okolje in robustnost
IP/IK zaščita, temperaturni razpon (npr. −30…+50 °C), kemijska odpornost; po potrebi HACCP/ATEX smernice.
DALI‑2 in BMS
Naslavljanje, skupine, scene in prosto programirana prižigališča. Povezava z BMS (npr. Loytec/BACnet) za nadzor, alarmiranje in poročila.
Okolje in robustnost
IP/IK zaščita, temperaturni razpon (npr. −30…+50 °C), kemijska odpornost; po potrebi HACCP/ATEX smernice.
DALI‑2 in BMS
Naslavljanje, skupine, scene in prosto programirana prižigališča. Povezava z BMS (npr. Loytec/BACnet) za nadzor, alarmiranje in poročila.
Vodiči: višine, optike, linije in delovna mesta
Cona
|
Tipična višina
|
CCT / CRI
|
Optika
| Opombe |
Linijski sistem nad proizvodnjo | 3–8 m | 4000 K / CRI ≥80 (opcijsko ≥90) |
Linijska, široka / batwing
| 5‑žilno ožičenje (L, N, PE, DALI+, DALI‑); hitra re‑konfiguracija skupin |

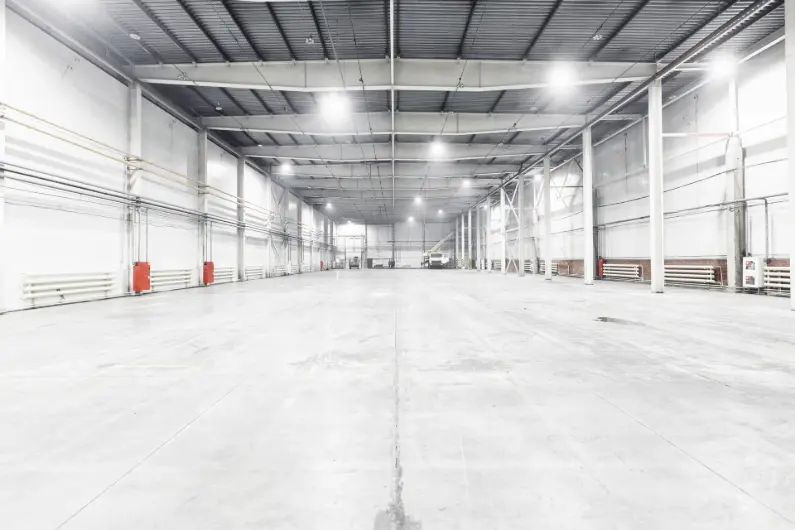

Proizvodne hale | 8–16 m | 4000–5000 K / CRI ≥80 |
High‑bay široka
| UGR kontrola, enakomernost; senzorji prisotnosti |
Regalne ulice (warehouse) | 8–14 m | 4000–5000 K / CRI ≥80 |
Aisle (ozka)
| Uniformnost po policah; zaznavanje vozil (VNA) |
Picking / QC postaje | 2.5–3.5 m | 4000 K / CRI ≥90 |
Široka/task
| Višja osvetljenost in barvna natančnost (TM‑30) |
Hladilnice | 4–10 m | 4000–5000 K / CRI ≥80 |
Široka
| −30…0 °C; IP66, tesnila in anti‑korozija |
Živilska (HACCP) | 4–10 m | 4000 K / CRI ≥80 |
Široka
| Enostavno čiščenje, varnostni vijaki, materiali food‑safe |
Servisne poti / zasilna | 2.5–4 m | 4000 K / CRI ≥80 | Asimetrična | EN 1838 – poti evakuacije in antipanična območja |
Senzorika in prihranki
Prisotnost, radar v regalnih ulicah, daylight harvesting; znižujemo porabo energije z ohranjanjem ciljnih luksov.
UGR in ergonomija
Optika in zaslonke za nizko bleščanje pri visokih stropih; pravilna postavitev nad delovnimi mesti.
Linijska svetila – 5‑žilno ožičenje
Zasnova segmentov in napajalnih točk; DALI‑2 vod (DA+/DA‑) vzporedno z napajanjem za hitro re‑naslavljanje in grupiranje.

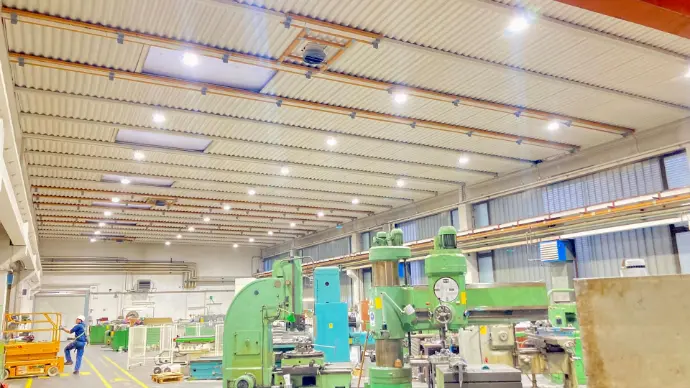

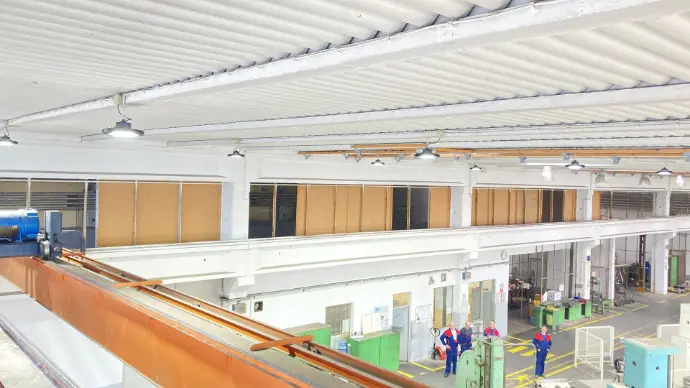

Naša industrijska svetilka
Ekonomik+
- Optike: široka, ozka, aisle (regalne ulice)
- CCT: 4000 / 5000 K (SDCM ≤3)
- CRI: ≥80 (opcijsko ≥90 za QC)
- Upravljanje: DALI‑2 / D4i (lumDATA), senzor prisotnosti
- Zaščita: IP65/66, IK08–10, temperaturni razpon −30…+50 °C
- Materiali: kavelj/veriga/konzola; hiter priklop
- Servis: menjava modula/driverja, rezervni deli na zalogi
Datasheet (PDF) Povprašajte za ponudbo
Linijska svetilka – 5‑žilno ožičenje (DALI‑2)
XSARA LED
- 5‑žilno: L, N, PE, DALI+, DALI‑ (DALI‑2 ready)
- Naslavljanje in prosto grupiranje po conah/linijah
- Optike: široka / batwing; kontinuirane linije
- Integracija z BMS (BACnet) prek DALI prehodov
- Servis: menjava modula/driverja, rezervni deli na zalogi
Datasheet (PDF) Povprašajte za ponudbo
XSARA LED
- 5‑žilno: L, N, PE, DALI+, DALI‑ (DALI‑2 ready)
- Naslavljanje in prosto grupiranje po conah/linijah
- Optike: široka / batwing; kontinuirane linije
- Integracija z BMS (BACnet) prek DALI prehodov
- Servis: menjava modula/driverja, rezervni deli na zalogi
Datasheet (PDF) Povprašajte za ponudbo
Krmiljenje, DALI‑2 in povezava z BMS
Prosto programirana prižigališča
Stikala in tipkala lahko poljubno preslikamo na skupine/scene. Pri spremembah proizvodne linije skupine preuredimo brez sprememb ožičenja.
Daylight & prisotnost
Senzorji dnevne svetlobe in prisotnosti samodejno prilagajajo svetlobni tok, da ohranjamo ciljne luks‑vrednosti in zmanjšamo porabo energije.
DALI‑2 ↔ BMS
Integracija z BMS (npr. Loytec/BACnet): nadzor stanj, alarmi, urniki in poročila. Podprti so scenariji in centralno upravljanje.
Kaj prejmete
Analiza objekta
Tlorisi, višine, vrste nalog, zahteve glede IP/IK in temperature.
Svetlobni preračuni
EN 12464‑1 (E_m, U_o, UGR) + EN 1838 za zasilno; Dialux/Relux.
Izbor svetil
Optika, CCT/CRI, montaža, servisnost; seznam z alternativami.
Linijski sistem (5‑žilni)
Projekt segmentov, napajanje in DALI vod; načrt skupin in scen.
Senzorika in DALI
Prisotnost, daylight harvesting, scene/urniki; integracija v BMS.
Dokumentacija
DWG postavitve, specifikacije, popisi in sheme DALI.
Zagon in meritev
Komisioniranje, nastavitve scen, meritve osvetljenosti.
Podpora in servis
SLA paketi podpore DALI in rezervni deli na zalogi.
Vodič: kakšne informacije potrebujemo za idejno zasnovo?
Minimalni paket (za idejno zasnovo)
- Tlorisi in mere - DWG ali PDF z merilom; višine stropov, podporne konstrukcije
- Višine in montaža - Višina vgradnje, tip montaže (veriga, konzola, linijska)
- Coniranje in naloge - Kje so delovna mesta, regalne ulice, QC/picking; cilj E_m/UGR/CRI
- Elektrika & DALI‑2 - 5‑žilno (L, N, PE, DA+, DA‑), skupine, prižigališča
- Okolje - Temperatura, prah/vlaga, čiščenje; HACCP/ATEX, posebna kemija
- Fotografije - Par fotografij obstoječega stanja za hitrejše razumevanje
Napredni paket (za izvedbeni projekt)
- Integracije - BMS/BACnet, požarni alarm, senzorika (prisotnost, svetloba)
- Zasilna - Evakuacijske poti, antipanična območja, želene lokacije testnih modulov
- BIM/IFC & DWG - Če je na voljo: IFC/BIM model in najnovejši DWG tlorisi
- Cilji prihrankov - Ciljni % prihrankov, omejitve delovanja, urniki
- NDA po želji – pogosto podpišemo pred prejemom dokumentacije.
Primeri industrijskih projektov

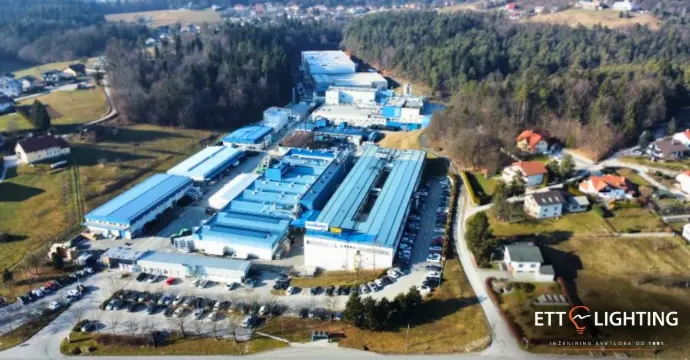

Tastepoint d.o.o. - Prenova razsvetljave
Zamenjava obstoječe razsvetljave z svetili LUXAR (Ettela, Xsara LED), Olympia Electronic, Tridonic (DALI DGC), Loytec LDALI ME201.

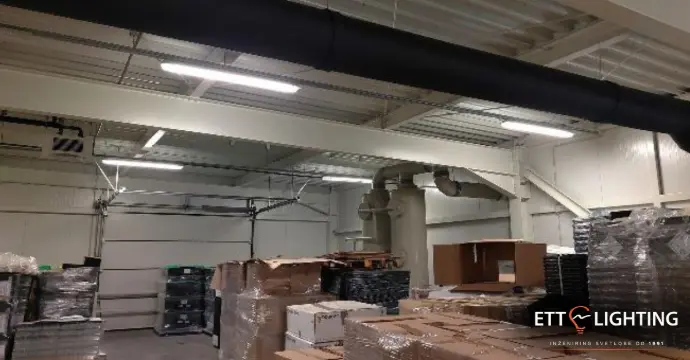

Biotera d.o.o. Veolia - Industrijski objekti
V sodelovanju s Petrol Slovenija smo pri energetski sanaciji podjetja Biotera d.o.o. (VEOLIA GROUP) zamenjali več kot 230 zastarelih svetilk z napredno LED razsvetljavo in dosegli 80 % prihranek energije.
Razvoj d.o.o. - Posodobitev svetil
Zasnovali smo celovit sistem razsvetljave za proizvodno halo z visoko učinkovitimi svetilkami EKONOMIK in linearnimi XSARA LED, dopolnjen s sistemom zasilne razsvetljave za večjo varnost.
Pošljite osnove in mi vam pripravimo predlog
Hiter posvet
Pošljite tloris ali dimenzije – svetujemo optiko, CCT/CRI in senzoriko.
Povpraševanje
Dodajte višino hale, tip nalog (proizvodnja, skladišče, picking), posebnosti (temperatura, HACCP).
